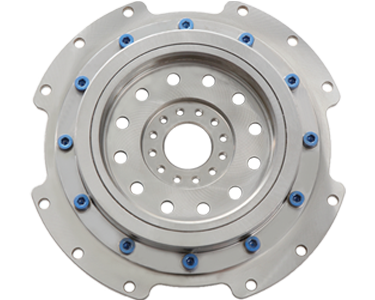

Roulements à billes intégrés
Avec son expérience dans la technologie du roulement à billes de haute précision, ADR a su développer des compétences uniques dans l’intégration autour de celui-ci.
Il existe actuellement trois différents types de roulements à billes intégrés, conçus et fabriqués par ADR :
-
Roulements à billes ADR X-Space
-
Roulements à billes spécifiques
-
Roulements à billes intégrés étanches
- Une précision accrue de la rotation et du guidage, une meilleure répétabilité (précharge et couple de frottement) ainsi qu’une rigidité optimisée, selon la conception choisie ;
- Une réduction des dispersions de fabrication et du taux de rebuts.
Grâce à cette conception intégrée, les utilisateurs optimisent leur chaîne de production en supprimant les opérations de réglage, d’ajustement et d’assemblage inutiles, tout en bénéficiant de :
- Un nombre réduit de composants – pour un système plus compact et léger,
- Une précharge maîtrisée et appliquée avec précision,
- Une performance du système et rigidité accrue,
- Une intégration fiable et un montage rapide et simplifié.
Développée à partir de matériaux soigneusement sélectionnés et de lubrifiants fluides ou solides qualifiés, cette conception garantit des performances durables ainsi qu’une parfaite répétabilité du comportement des roulements, même dans les environnements les plus exigeants.
L’ensemble des opérations d’assemblage et de contrôle final sont réalisés en salle blanche, garantissant un niveau de propreté et de fiabilité élevés. Cette parfaite maîtrise des procédés de fabrication permet de répondre aux exigences des applications les plus critiques, où précision, qualité et performance sont essentielles, notamment dans les secteurs de la défense, du spatial, de l’aéronautique, de l’énergie, du médical et de l’industrie.

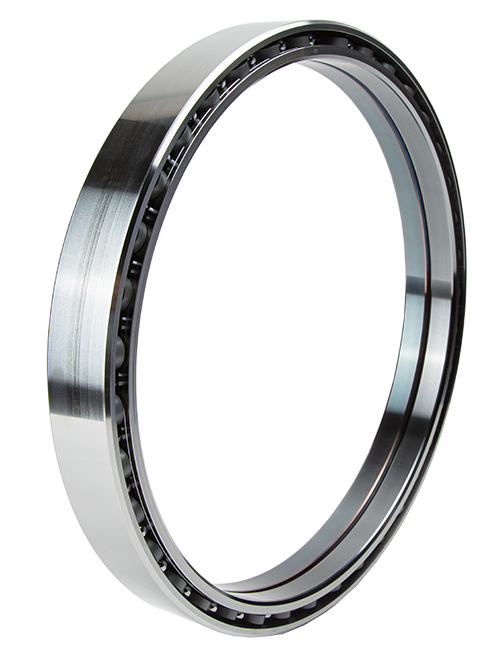

Roulements à billes ADR X-Space
ADR a développé la gamme X-Space afin de répondre rapidement aux besoins des acteurs du secteur spatial. Cette gamme est disponible en Super Duplex pour les roulements à billes à section mince, en dimensions métriques et en pouces.
Tout en conservant un niveau de performance exceptionnel, elle permet de réduire significativement les délais et les coûts de développement.
Les roulements X-Space sont conçus pour intégration dans des mécanismes spatiaux tels que :
- Les SADM (Solar Array Drive Mechanisms – mécanismes d’orientation des panneaux solaires)
- Les APM (Antenna Pointing Mechanisms – mécanismes de pointage des antennes)
- Les roues à filtres
- Les petits mécanismes
- Applications autres pour lesquelles ADR est reconnue pour l’excellence de ses roulements à billes de haute précision.
La gamme X-Space, c’est la garantie de :
- Plus de 20 références de roulements à billes disponibles ;
- Une conception fondée sur l’expertise solide d’ADR dans le domaine spatial ;
- Une lubrification spécial application spatial fluide proposée en standard, avec la possibilité d’intégrer une lubrification solide sur demande ;
- Des matériaux sélectionnés et qualifiés pour les applications spatiales avec des performances de dégazage (outgassing) validées ;
- Une réduction des phases de développement ;
- Des moyens de fabrication et de test déjà disponibles, permettant une mise en oeuvre rapide.
Trois paramètres sont systématiquement pris en compte lors de la conception :
- La performance, grâce à une capacité de charge élevée, un couple maîtrisé et une rigidité optimisée ;
- La fiabilité, assurée par une conception robuste ;
- L’optimisation industrielle
Roulements à billes spécifiques
- Roulements à billes pour flasques d’extrémité de rotors de gyroscopes
- Ensembles arbre + bague extérieure
- Roulements à billes spécifiques pour montages à cardan de gyroscopes
- Roulements à billes avec cage à billes à ressort
- Roulements à billes avec bride percée de grand diamètre
- Ensembles à trois bagues
Pour plus d’informations sur les roulements à billes spécifiques ADR, contactez l’équipe technique ou téléchargez notre catalogue ci-dessous.

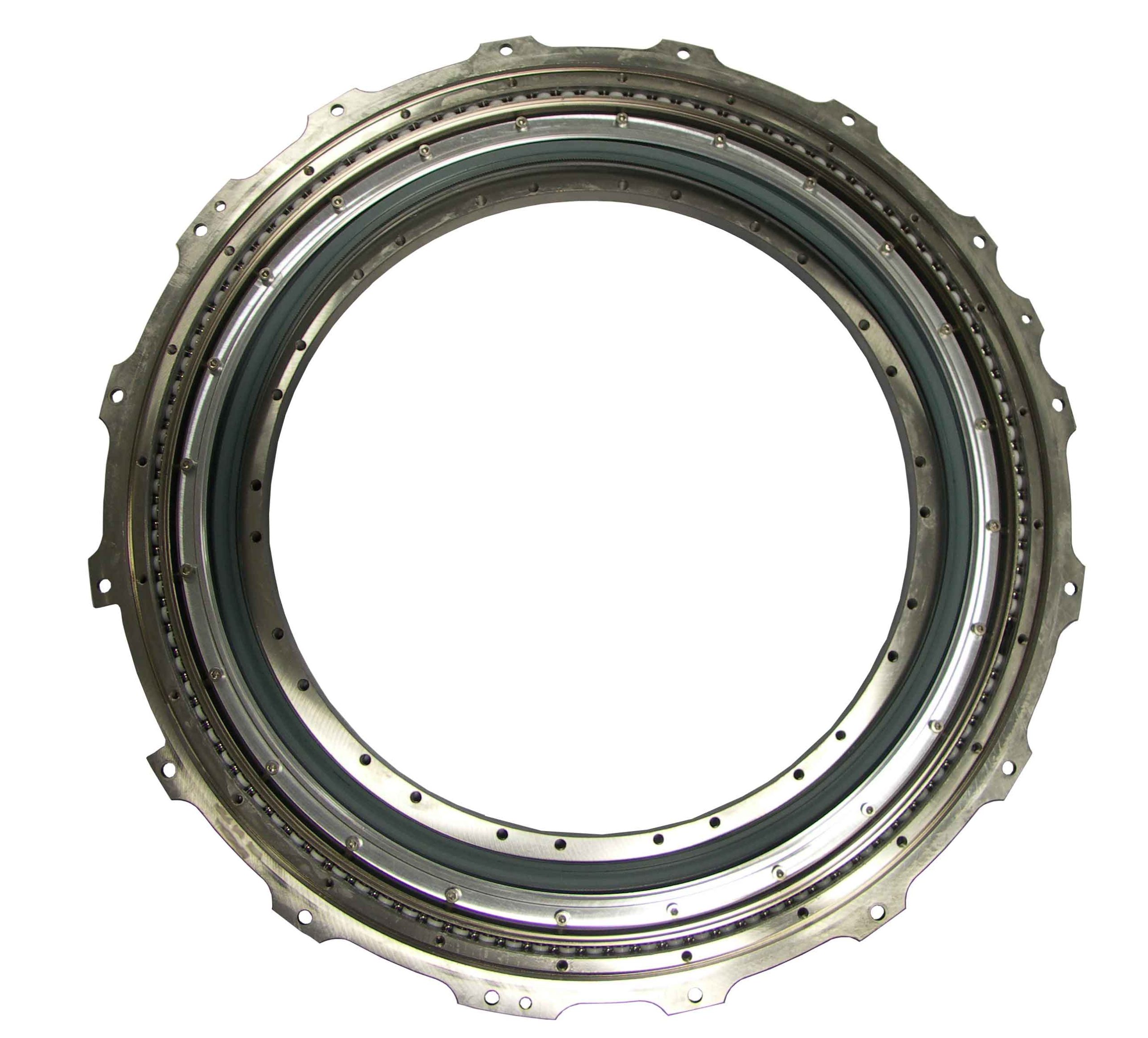

Paliers intégrés étanches
Pour apporter toujours plus de garanties à ses clients sur la performance et la fiabilité des systèmes, ADR a développé une nouvelle technologie sur-mesure de joints intégrés étanches pour systèmes rotatifs.
La performance des mesures établie, en termes de couple de frottement, de raideur et de taux de fuite, est contrôlée systématiquement.
L’intégration de joint dynamique sur le roulement à billes apporte une fonction d’étanchéité maitrisée en taux de fuite et un faible couple de frottement répétable.
